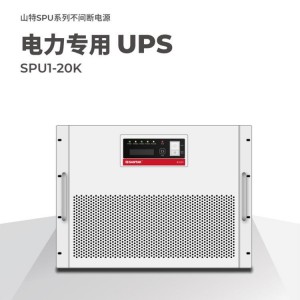

電力專用UPS SPU1-20K

SPU系列UPS基于山特三十多年的行業沉淀，秉承為用戶的關鍵負載提供專業級不間斷電源保護及有效管理的理念進行開發設計。

符合中國電力行業標準《DL/T5491-2014 電力工程交流不間斷電源系統設計技術規程》《DL/T1074-2019 電力用直流和交流一體化不間斷電源》。

適應惡劣的物理環境

高粉塵、易腐蝕、寬溫、高濕、振動環境

適應特殊的電力環境

負載沖擊大、帶有直流母線輸入、電網和負載隔離、浪涌環境

適應復雜的負載

IT載、非線性載、沖擊性負載

電力UPS的特殊應用

電廠和變電站均配有直流電源系統，為節省電池投資和減少運維工作量，UPS的直流電源直接引自直流電源母線，無需為直流源充電，且直流輸入側配置逆止二極管

直流輸入電壓常見220VDC或110VDC

常用典型功率段1-20K

輸入輸出須雙隔離

額定容量

1kVA 2kVA 3kVA 5kVA 6kVA 8kVA 10kVA 12kVA 15kVA 20kVA

輸入

輸入制式 單相（三線）

單相（三線）或 三相（三線或四線）

單相（三線）或 三相（三線或四線）

輸入電壓范圍

220V±25%（單相）

220V±25%（單相）

380V±25%（三相）

220V±25%（單相）

380V±25%（三相）

輸入頻率 50Hz±5Hz 50Hz±10Hz

直流電壓 110Vdc 或 220Vdc 110Vdc 或 220Vdc

220Vdc

直流電壓范圍 90~135Vdc（110Vdc)

180~270Vdc（220Vdc）

90~135Vdc（110Vdc)

180~270Vdc（220Vdc）

180~270Vdc（220Vdc）

充電器 不支持

可特規5A/10A充電器

輸出

功率因數 0.8

輸出電壓及精 AC220±1% （1P2W）

頻率 50Hz±0.5% （支持特規60Hz）

波形失真率 <3%（線性負載）

過載能力 105%～125% ≥10min，125%～150% ≥1min轉旁路

波峰因數 3:1

效率 ≥85%

轉換時間 交流-直流轉換時間=0ms，逆變-旁路轉換時間 ≤4ms，

并機 不支持 可特規3臺并機（工廠預裝）

人機界面

顯示面板 LCD（中文/英文），LED

通訊接口 標配RS485接口（MODBUS協議），干接點（標配7組），選配RS232、SNMP

環境

工作溫度 -5℃~+40℃

工作濕度 0~95%，無凝露

工作海拔 ≤1500m（不降額）**

認證標準

認證標準 開普測試（行業標準DL/T 1074-2019)

IP等級 IP20

質保器 1年
